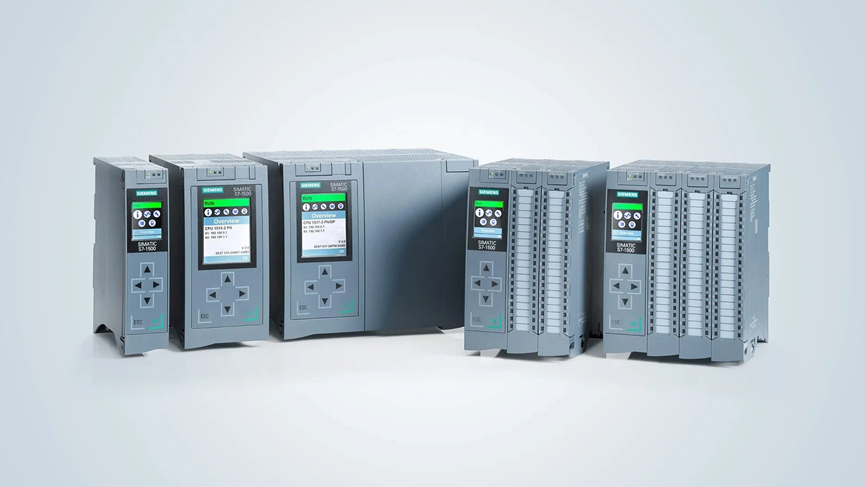

SIMATIC S7-1500

新型的SIMATICS7-1500控制器除了包含多种创新技术之外，还设定了新标准，大幅度提高生产效率。无论是小型设备还是对速度和准确性要求较高的复杂设备装置，都一一适用。SIMATICS7-1500无缝集成到TIA博途中，提高了工程组态的效率。

性能

SIMATIC S7-1500卓越的系统性能大幅度缩短了系统响应时间，进而优化了控制质量并提高了系统性能。

处理速度

SIMATIC S7-1500 的信号处理速度更为快速，大幅缩短系统响应时间，进而提高了生产效率。

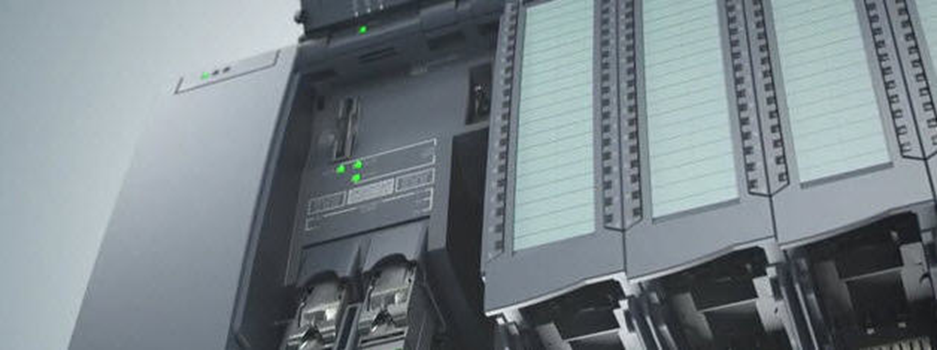

高速背板总线

新型的背板总线技术采用高波特率和高效传输协议，以实现信号的快速处理。

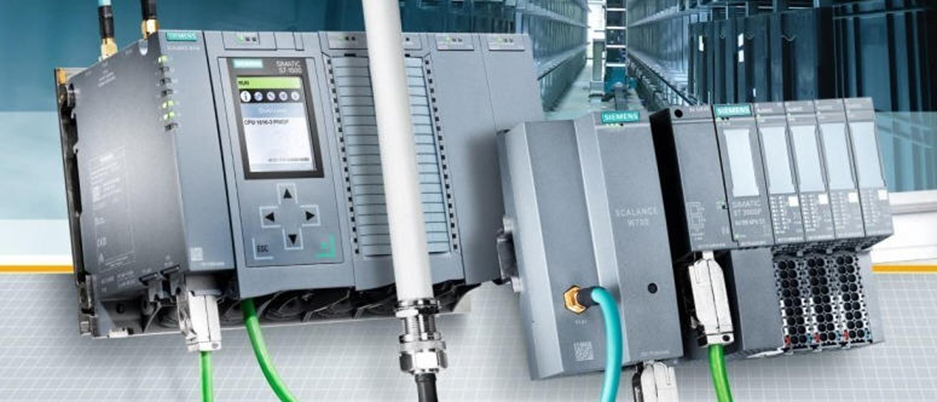

通信

SIMATIC S7-1500带有多达3个PROFINET接口。其中，两个端口具有相同的IP地址，适用于现场级通信；第三个端口具有独立的IP地址，可集成到公司网络中。通过 PROFINET IRT，可定义响应时间并确保高度精准的设备性能。

集成Web Server

无需亲临现场，即可通过Internet浏览器随时查看CPU状态。过程变量以图形化方式进行显示，同时用户还可以自定义网页，这些简化了信息的采集操作。

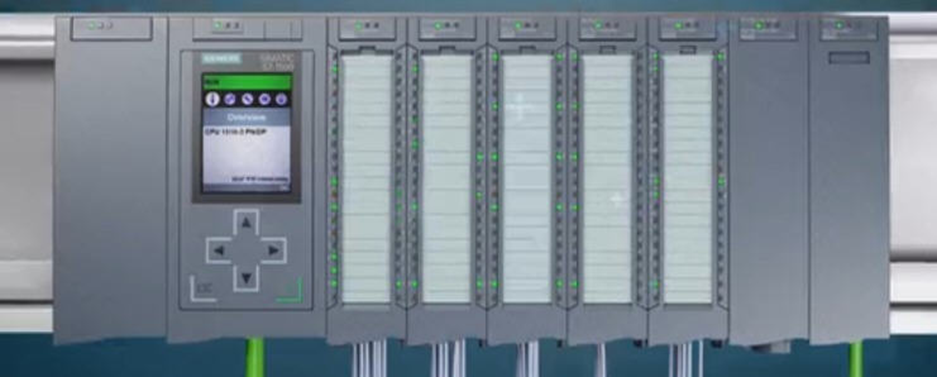

结构组成

SIMATIC S7-1500采用模块化结构，各种功能皆具有可扩展性。

每个控制器中都包含有以下组件：
·一个中央处理器 (CPU)，用于执行用户程序
·一个或多个电源
·信号模块，用作输入/输出
·以及相应的工艺模块和通信模块。

设计操作

SIMATIC S7-1500 中包含有诸多新特性，确保了工程组态的高效性和可用性。

内置CPU显示屏

可快速访问各种文本信息和详细的诊断信息，以提高设备的可用性同时也便于全面了解工厂的所有信息

标准前连接器

标准化的前连接器不仅极大简化了电缆的接线操作，同时还节省了更多的接线时间。

集成短接片

通过集成短接片的连接，可以更为灵活便捷地建立电位组。

集成DIN导轨

可快速便捷地安装自动断路器、继电器之类的其它组件。

灵活电缆存放方式

凭借两个预先设计的电缆定位槽装置，即使存放粗型电缆，也可以轻松地关闭模块前盖板。

预接线位置

通过带有定位功能的转向布线系统，无论是初次布线还是重新连接，都非常快速便捷。

集成的屏蔽夹

对模拟量信号进行适当屏蔽，可确保高质量地识别信号并有效防止外部电磁干扰。同时，使用插入式接线端子，无需借助任何工具既可实现快速安装。

可扩展性

灵活的可组装性以及向上兼容性，便于系统的快速扩展，从而在确保了投资回报和投资安全性。

信息安全集成

SIMATIC S7-1500 中提供一种更为全面的安全保护机制，包括授权级别、模块保护以及通信的完整性等各个方面。“信息安全集成”机制除了可以确保投资安全，而且还可持续提高系统的可用性。

专有技术保护

加密算法可以有效防范未经授权的访问和修改。这样可以避免机械设备被仿造，从而确保了投资安全。

防拷贝保护

可通过绑定SIMATIC 存储卡或CPU 的序列号，确保程序无法在其它设备中运行。这样程序就无法拷贝，而且只能在指定的存储卡或CPU 上运行。

访问保护

访问保护功能提供一种全面的安全保护功能，可防止未经授权的项目计划更改。采用为各用户组分别设置访问密码，确保具有不同级别的访问权限。此外，安全的CP 1543-1 模块的使用，更是加强了集成防火墙的访问保护。

操作保护

系统对传输到控制器的数据进行保护，防止对其进行未经授权的访问。控制器可以识别发生变更的工程组态数据或者来自陌生设备的工程组态数据。

集成系统诊断

SIMATIC S7-1500 中集成有诊断功能，无需再进行额外编程。统一的显示机制可将故障信息以文本方式显示在TIA博途、HMI、Web server和CPU 的显示屏上。

一键生成诊断信息

只需简单一击，无需额外编程操作，既可生成系统诊断信息。整个系统中集成有包含软硬件在内的所有诊断信息。

统一的显示机制

无论是在本地还是通过Web 远程访问，文本信息和诊断信息的显示都完全相同，从而确保所有层级上的投资安全。

接线端子/ LED 标签的1:1 分配

在测试、调试、诊断和操作过程中，通过对端子和标签进行快速便捷的显示分配，节省了大量操作时间。

通道级的显示机制

发生故障时，可快速准确地识别受影响的通道，从而缩短了停机时间，并提高了工厂设备的可用性。

TRACE 功能

TRACE 功能适用于所有CPU，不仅增强了用户程序和运动控制应用诊断的准确性，同时还优化了驱动装置的性能

技术集成

SIMATIC S7-1500 中可将运动控制功能直接集成到PLC 中，而无需使用其它模块。通过PLCopen 技术，控制器可使用标准组件连接支持PROFIdrive 的各种驱动装置。

此外，SIMATIC S7-1500 还支持所有CPU 变量的TRACE 功能，提高了调试效率的同时优化了驱动和控制器的性能。

TRACE 功能

TRACE 功能适用于所有CPU，不仅增强了用户程序和运动控制应用诊断的准确性，同时还极大优化了驱动装置的性能。

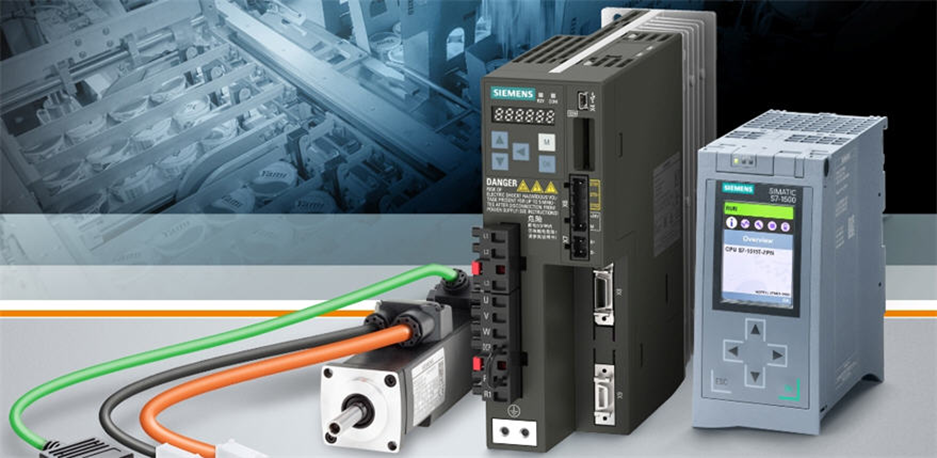

运动控制功能

通过运动控制功能可连接各种模拟量驱动装置以及支持PROFIdrive 的驱动装置。同时该功能还支持转速轴和定位轴。
