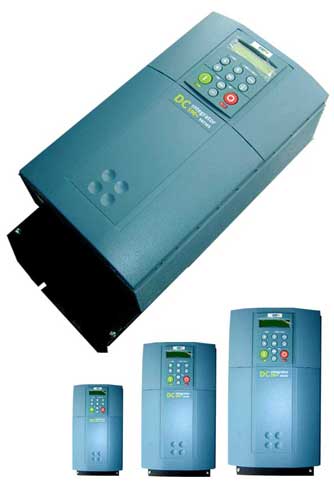

590P/590+直流调速器
发布时间:2020-04-04
浏览次数: 389次


SSD590系列直流调速器有三种不同操作模式,可供组态:有环V/F,变转矩/恒转矩控制;无速度反馈矢量控制;带速度反馈闭环矢量控制。内置超过100个预设功能块。预设各种不同控制策略,如卷取;方便用户采用。可选配Profibus.m-odbus等多款通讯模块。

590P系列特点:(详细技术资料及使用说明书,本站【下载中心】提供下载)
1、体积细,新款结构的590P比590C体积小40%
2、多款通讯功能模块可供选择,例如PROFIBUS,MODBUS,DEVICENET,EI-BISYNC,LINK等。
3、高分辨率的模拟输入输出点,12bit+
4、简易控制盘,提供本机/外部信号模式;本机操作模式方便于初次使用和调试。
5、590P选用和590C同一样的速度反馈,测速发电机板/光码板
6、接线方法与590C同;控制板上接线端也与590C同
7、外观跟欧陆650/690P系列变频器一样
8、全用软件形式来定义电枢/磁场的电压/电流

590P系列有5种框架/尺寸:

1、“框架(FRAME)1”规格有15A/35A两种,4A磁场电流(内部供电)
2、“框架(FRAME)2”规格有40A/70A/110A/165A,10A磁场供电
3、“框架(FRAME)3”180A/270A则用原有590C底座,配合全新590P控制面版;故此只是更改操作接口,其它如安装/接线等跟现有590C一样,10A磁场电流
4、“框架(FRAME)4”规格有380A/500A/725A/830A,30A磁场电流。2组830A装置合并起来,提供1580A规格
5、“框架(FRAME)H”2200A/2700A则使用590HD底座,60A磁场电流

详细规格型号如下:
590P/0015/500/0011      15A 500V 可逆           591P/0015/500/0011      15A 500V  不可逆
590P/0035/500/0011      35A 500V 可逆           591P/0035/500/0011      35A 500V  不可逆
590P/0040/500/0011      40A 500V 可逆           591P/0040/500/0011      40A 500V  不可逆
590P/0070/500/0011      70A 500V 可逆           591P/0070/500/0011      70A 500V  不可逆
590P/0110/500/0011     110A 500V 可逆           591P/0110/500/0011     110A 500V  不可逆
590P/0165/500/0011     165A 500V 可逆           591P/0165/500/0011     165A 500V  不可逆
590P/0180/500/0011     180A 500V 可逆           591P/0180/500/0011     180A 500V  不可逆
590P/0270/500/0011     270A 500V 可逆           591P/0270/500/0011     270A 500V  不可逆
590P/0380/500/0011     380A 500V 可逆           591P/0380/500/0011     380A 500V  不可逆
590P/0500/500/0011     500A 500V 可逆           591P/0500/500/0011     500A 500V  不可逆
590P/0725/500/0011     725A 500V 可逆           591P/0725/500/0011     725A 500V  不可逆
590P/0830/500/0011     830A 500V 可逆           591P/0830/500/0011     830A 500V  不可逆
590P/1580/500/0011    1580A 500V 可逆           591P/1580/500/0011    1580A 500V  不可逆
590P/2200/500/0011    2200A 500V 可逆           591P/2200/500/0011    2200A 500V  不可逆
590P/2700/500/0011    2700A 500V 可逆           591P/2700/500/0011    2700A 500V  不可逆

1.1   控制电路

590+系列中所有的控制算法都由最新的高速32位微处理(单片机)完成,控制软件包的结构以及单片机处理速度可以保证所有控制回路的调节作用在主电路六个可控硅桥的转换时间内完成,以保证电流环的采样时间小于3.3mS(50HZ电源)或2.67mS(60HZ电源),速度环算法也可在此时间内完成,以获得优越的性能。

对于可逆装置,转矩(电流)反向时的无环流时间非常短(且可由软件)设定,出厂设定为1mS,使电流环对冲击负载具有优越的性能和响应。

590+全数字式装置具有一套扩展的可控硅触发控制电路(已获专利),可获得210°的移相控制范围,可同时适用于功率相同的电机电枢电压单向以及可逆控制。

机内提供的一套自整定(Self-tune)算法,可自动计算出控制装置和电机组合一机后,电流环的P、I常数及电流断续点,这一功能只须在操作键上作一个简单的操作就可获得,使系统获得最佳的动态性能,大大缩短了调试时间。

电流环具有适应功能,即使在负载变化较大时,系统也能获得平稳的速度响应。

速度环的PI参数调节范围很大,且具有积分分离功能。主要性能如下:

■  速比:100:1

■  稳定精度:测速电机反馈优于0.1%   光码反馈优于0.01%

 1.2输入/输出

■ 模拟量输入共有5路,其中一部分辨率为12位加一符号位,作为速度给定输入(范围-10V~10V),另4路用户可自由组态,能灵活地连接到功能块的输入端。
■ 模拟量输出共3路,分辨率为10位加一符号位,其中1路作为电枢电流输出,另外2路可自由组态,作为任何参数的输出。
■ 数字量输入

共9路,24V,最大电流15mA

1路程序停止         1路惯性停止            1路跳闸

    1路启动/运行        5路可自由组态

■ 数字量输出共3路,24V,最大30V,电流100mA,3路均可自由组态。
■ 参考电源1路——+10VDC   1路——+24VDC   1路——-10VDC

1.3功能块及编辑
590+可以工业应用对复杂、先进控制的要求,通过功能块的自由、灵活连接可以实现各种功能,标准功能块有:

■ 输入/输出

■ 报警

■ 卷曲控制

■ 多机拖动控制

■ 速度给定的“S”型斜率发生器

■ 点动/爬行/绷紧控制功能

■ 零速位置环

■ 数字功能等等

■ 电流环/速度环

■ PID控制

■ 数字斜率功能

■ 由数字输入端控制的速度

■ 上升率和下降率控制

■ 转动惯量补偿

■ 逻辑功能

功能块的连接是通过图形化的组态软件CongfigEdLite实现的,如附图1.
将590+控制器P3□和计算机的串行口相连,可以实现组态的下载和上传。对于功能相同或相似的程序,只要稍作修改,通过计算机即可将组态下载到控制器中,这对调试非常方便。
590+出厂时具有一套标准的组态,可以实现基本的速度控制。

1.4 通讯功能
590+具有两个通讯口,即:
P3□:用于计算机编程或作为控制器之间高精度比率/跟踪(配合5703)工作用。
P1□:插入式的COMMS(通讯)可选模块提供串行通讯□,允许控制器连接在一起以形成一个网络,通过此网络,使用PLC/SCADA或其它智能设备可以连续监控制所有控制器的状态。可选模块有:Profibus,LINK,DeviceNet,Canopen,EI Bisynch/Modbus/RS422/RS485.

1.5 人机界面

590+人性化设计的MMI使操作者在各种条件下可设置参数、监视和诊断装置的故障,所有信息均可在两行背光液晶显示器上清晰地以英文(或其它语言)显示出来。此MMI可以实现本地启动/停止、速度给定和转向控制,协助设置调试。MMI可以安装在590+装置上,也可安装在3米以外的控制柜面板上。

信息可以通过目录式菜单结构获取并显示出来,无须查找操作手册或参考编码表。

所有功能及显示均可用四个单一功能的按键设置和获取,这种单一功能的按键可以防止操作者混淆功能,产生错误。菜单目录包括:


■ 诊断诊断:显示速度反馈、速度偏差、电流反馈、磁场电流/电压、模拟量输入/输出、数字量输入/输出状态等信息。
■ 参数设定参数设定:用于设定所有功能块的参数,如反馈方式、磁场控制方式、速度环运行方式等。
■ 口令保护口令保护:一些重要参数可用口令保护,以防误操作。
■ 报警报警:用于显示当前控制器的报警状态。
■ 参数存储参数存储:将修改好的参数保存在EEPROM中。
■ 串行口串行口:用于设定与通讯有关的参数,如串行口、波特率、控制器地址等。
■ 系统组态系统组态:用于对模拟量输入/输出、数字量输入/输出等进行组态。



1.6 磁场控制
590+提供一个可控硅控制的调压器作为电机的励磁控制,励磁控制模式可以是恒压控制、恒流控制以及自动弱磁升速(恒功率)控制。弱磁控制可以将电机转速、电机电流拐点与磁场强度对应起来。



1.7反馈方式



590+有多种反馈方式可供选择,它们是:



■ 电枢电压反馈

■ 编码反馈

■ 测速发电机反馈

■ 塑料光纤Microtach反馈

■ 玻璃光纤Microtach反馈



1.8 保护功能




590+保护功能有:

■ 高能MOV's

■ 瞬时过流保护

■ 反时限过流

■ 磁场失效(失磁)

■ 速度反馈丢失

■ 马达过温

■ 可控硅模块超温

■ 可控硅触发失败

■ 内部器件、网络

■ 零速检测

■ 堵能逻辑

■ 堵转保护

1.9 先进的外壳结构质量符合国际标准

根据输出电流的不同(15A~2700A),装置有6种尺寸的外壳,附带不同的通风装置(见表1),以提供最节省的每千瓦所占的空间。可逆及不可逆的装置用一种外壳,其特点包括:

■ 所有连接到装置的连线(电线或光纤),都采用插入式连接件,易于安装。

■ 所有电路板相同,采用接插式替换。

控制器符合UL、CSA或EMC标准,机械制造商可以放心地将590+运往海外安装。

Eurotherm Drives公司按照BS5750、Part1/1987h和ISO9001-1987质量管理体系运作管理。
