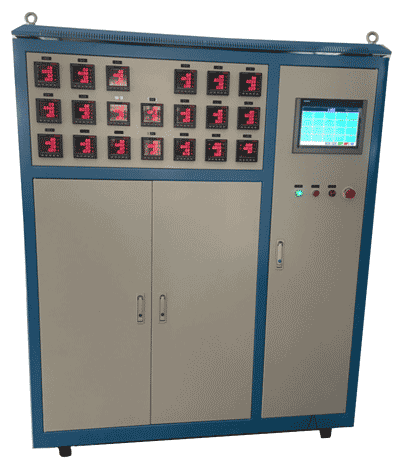

灯具耐久通断控制柜  GB7000.1-2007  灯具耐久性通断控制装置

柜内元器件布置图	人机界面-1	人机界面-2

一、 概述：

本试验装置是根据客户要求而专门设计制造，用于检测灯具耐久性通断控制的试验控制装置。该控制装置采用PLC+HMI的控制方式。
内部装有10个3KVA，8个5KVA的接触调压器，2路直流通断控制电路。
     在触摸屏上可以设置控制模式：周期控制模式或者常通电控制模式。并且显示每个工位的电压、电流和功率。具有操作简单，试验方便等特点。

二、主要技术参数及功能：

   1、试验工位：AC18工位，DC2工位，共20个工位

   2、样品电压：0V-300VAC 可调

   3、试验时间：0-9999小时59分59秒 可调

   4、试验周期：0-9999周期 可调

   5、设备电源：AC220V 50Hz
